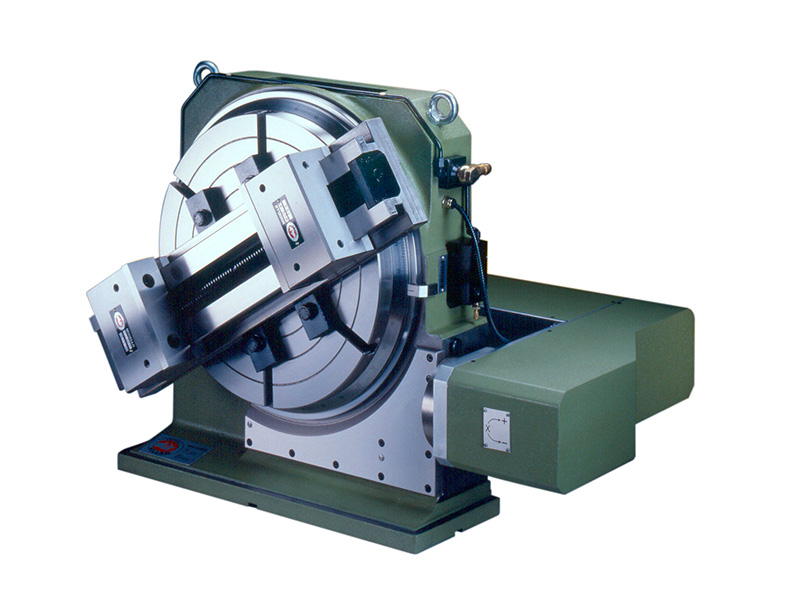

Tavola destinata all’uso con piazzamento prevalentemente in verticale, pur conservando la possibilità di piazzamento anche in orizzontale. La struttura si presenta estremamente compatta e robusta a garanzia della più completa rigidità e assenza di vibrazioni durante le lavorazioni. Gli accoppiamenti interni sono ottenuti mediante lappatura delle superfici, mentre il piano di appoggio superiore e i piani a squadra inferiori sono accuratamente rettificati. La trasmissione del moto è a mezzo vite senza fine e corona dentata, entrambi completamente in bagno d’olio. La vite senza fine è costruita in acciaio UNI 18 NiCrMo 5 cementata, temprata ed interamente rettificata, è montata su cuscinetti radiali e reggispinta a rullini a doppio effetto con possibilità di registrazione assiale. Tramite regolazione radiale è possibile recuperare il gioco tra vite senza fine e corona dentata. Il gruppo di motorizzazione è costituito da un motore brushless. Un encoder incrementale montato sulla vite senza fine, è il trasduttore rotativo ad alto numero di impulsi giro che rileva la posizione tavola con una risoluzione angolare di 0,001 gradi. Due bloccaggi idraulici azionati automaticamente dall’apparecchiatura elettronica, mantengono con precisione il posizionamento raggiunto anche con considerevoli sollecitazioni dovute alle lavorazioni meccaniche. Oltre al posizionamento a dividere la tavola si presta al movimento circolare a fresare, con velocità di rotazione programmabile e variabile. L’unità di governo è costituita da un controllo numerico CNC o un posizionatore, disponibili in diverse configurazioni e modelli. Maggiori dettagli tecnici sull’impiego di questa apparecchiatura potranno essere richiesti al nostro ufficio tecnico.
Dati tecnici
Materiale: Ghisa G26 UNI 5007
Carico rottura: Rmin = 26
Allungamento%: A% = 1
Durezza Brinell: HB = 190÷240

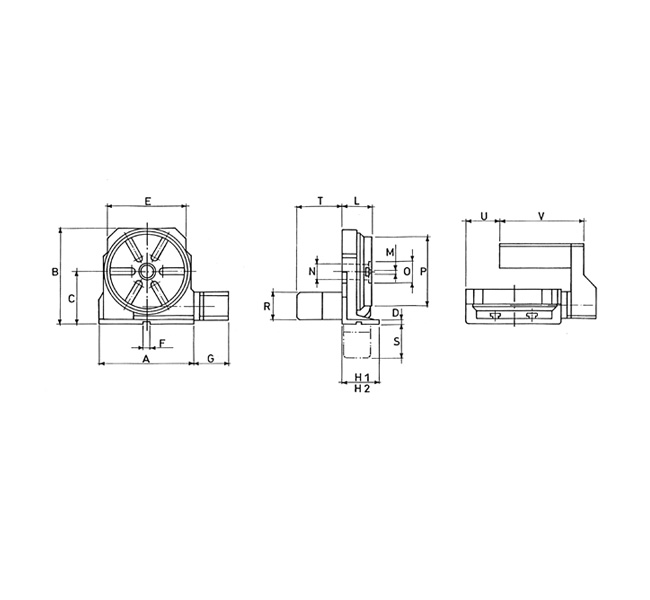

| TIPO | 280 | 340 | 400 |
|---|---|---|---|
| A | 400 | 480 | 540 |
| B | 405 | 495 | 565 |
| C | 293 | 293 | 333 |
| D | 20 | 25 | 25 |
| E | 340 | 400 | 460 |
| F | 16H7 | 16H7 | 16H7 |
| G | 215 | 215 | 215 |
| H1 | 160 | 180 | 180 |
| H2* | 139 | 157 | 157 |
| L | 140 | 158 | 158 |
| M | 10H7 | 14H7 | 14H7 |
| N | 60 | 60 | 60 |
| O | 80H7 | 80H7 | 80H7 |
| P | 280 | 340 | 400 |
| R | 130 | 130 | 130 |
| S | 225 | 210 | 210 |
| T | 315 | 300 | 300 |
| U | 90 | 170 | 230 |
| V | 455 | 455 | 455 |
| PESO KG | 115 | 190 | 235 |
Nota: Le caratteristiche e le dimensioni possono essere soggette a variazioni.
H2* solo su richiesta

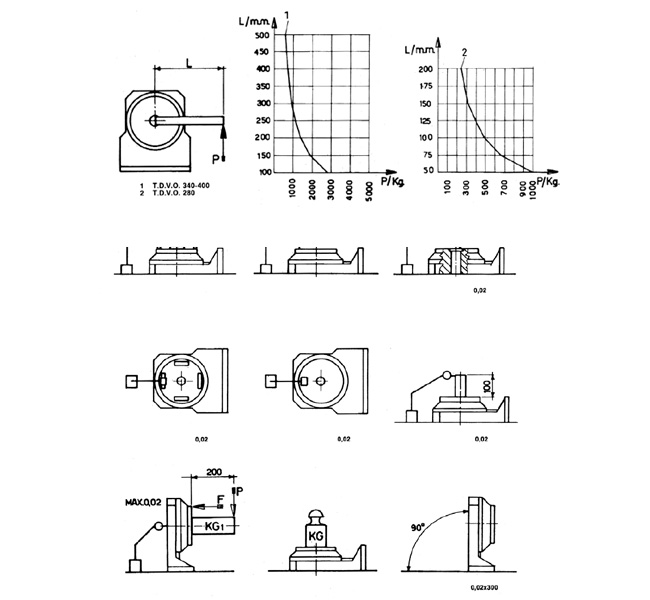

| TIPO | 280 | 340 | 400 |
|---|---|---|---|
| KG.(1) CON CONTROPUNTA | 180 | 240 | 300 |
| PRECISIONE DI RIPETIBILITA | 0÷5” | 0÷5” | 0÷5” |
| PRECISIONE DI DIVISIONE | ±9” | ±9” | ±9” |
| RAPPORTO DI DIVISIONE | 1:90 | 1:120 | 1:120 |
| F (NM) | 137 | 172 | 196 |
| P (N) | 1000 | 1370 | 1765 |
| KG | 250 | 400 | 500 |
| KG.(1) SENZA CONTROPUNTA | 120 | 160 | 200 |
Nota: Le caratteristiche e le dimensioni possono essere soggette a variazioni.
