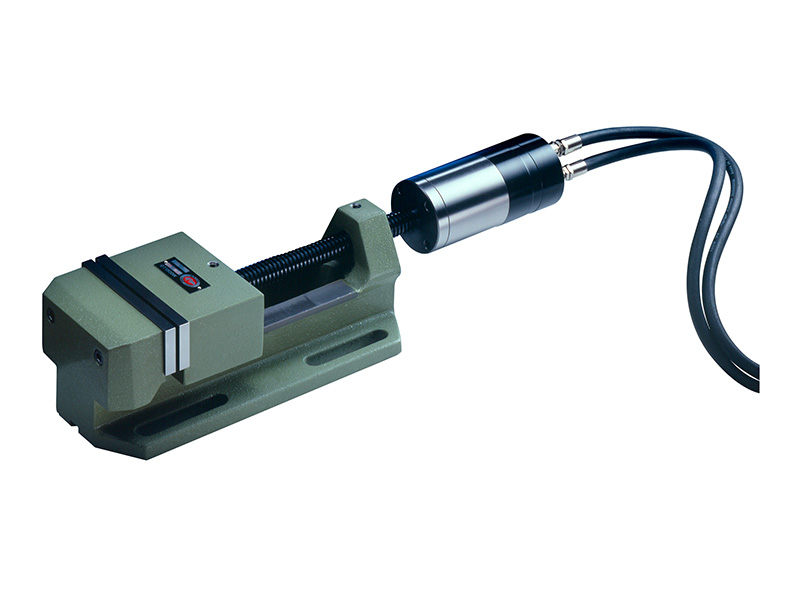

MTF/59 Morsa idropneumatica

Le caratteristiche meccaniche della morsa sono le stesse del mod. MTF/59 meccanica.
Un cilindro idropneumatico rende automatica l’apertura e la chiusura della morsa tramite l’azionamento di una valvola a pedaliera; tale funzionamento rende indispensabile questo tipo di morsa nelle lavorazioni meccaniche di pezzi in serie che richiedono operazioni di foratura o fresatura mediamente gravose.

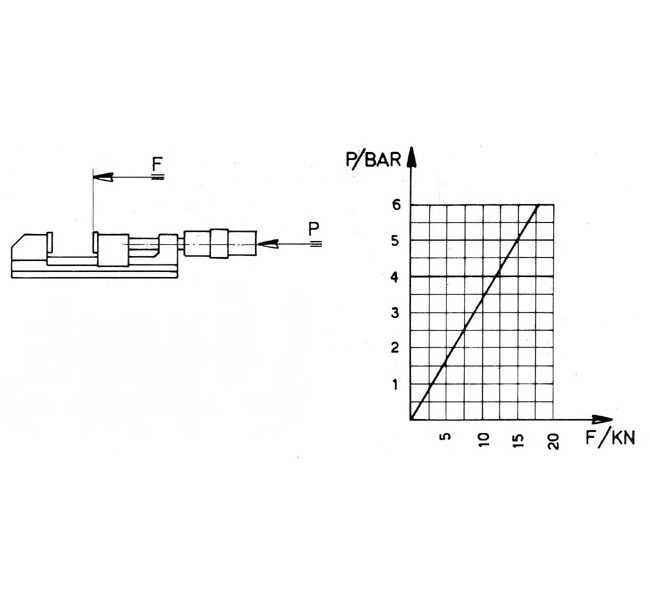

Il gruppo idropneumatico viene alimentato ad aria compressa a massimo 6 bar e la forza di serraggio ottenuta dalla moltiplicazione aria/olio va da 0 a 1800 kg., registrabile tramite un riduttore di pressione dell’aria compressa in entrata. La corsa automatica di chiusura è di circa 4 mm. appositamente limitata per adempiere alle norme antinfortunistiche. Le ganasce piane riportate sono in acciaio, cementate, temprate e rettificate.

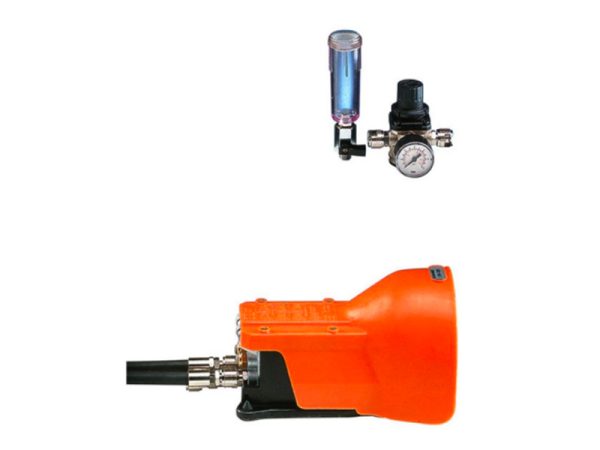

La morsa viene fornita pronta per l’uso con valvola a pedaliera, riduttore di pressione con manometro e tubi in gomma.

Impiego: Serraggio Centri di lavoro Filettatrice Fresatrice Trapano/Fresa Trapano

Tipologia: Idropneumatica

Richiedi informazioni

Torna indietro

Dati tecnici

Materiale: Ghisa G26 UNI 5007
Carico rottura: Rmin = 26
Allungamento %: A% = 1
Durezza Brinnel: HB = 190÷240

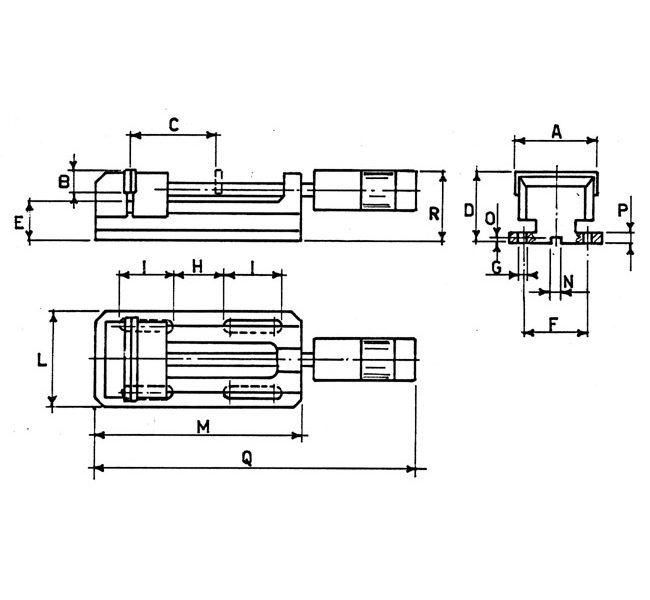

TIPO	125	150	175
A	125	150	175
B	50	50	50
C	140	155	190
D	130	130	130
E	76.5	70	70
F	104	120	140
G	17	17	17
H	84	102	73
I	92	102	127
L	140	170	190
M	345	375	418
N	16H7	16H7	16H7
O	6	6	6
P	17	19	19
Q	550	610	635
R	136	136	136
PESO KG	24	28	33
