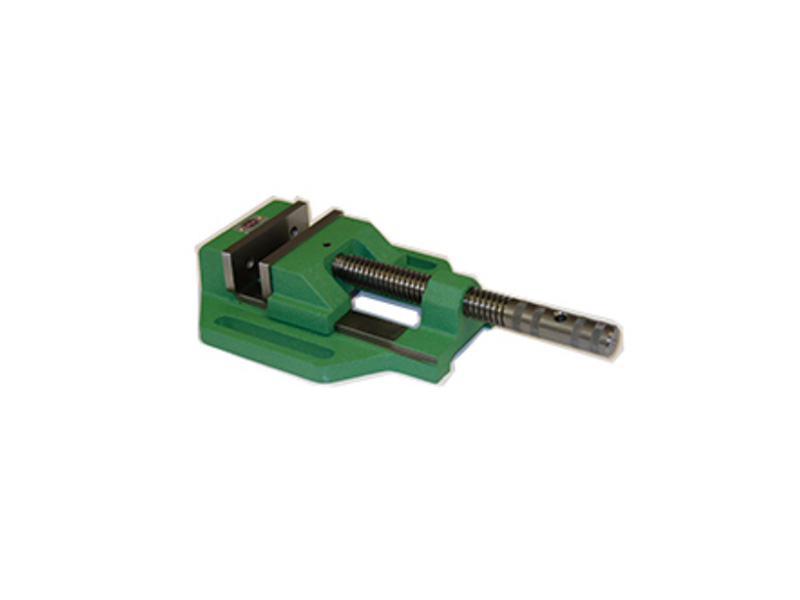

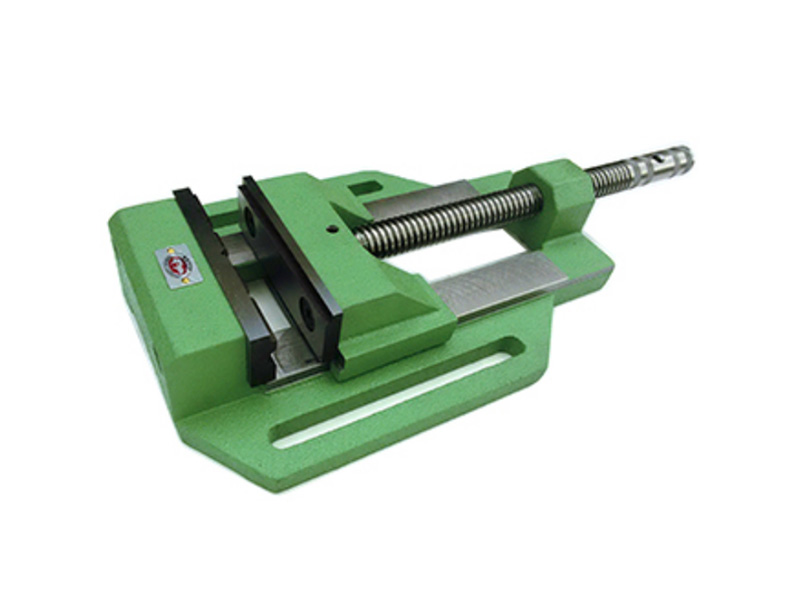

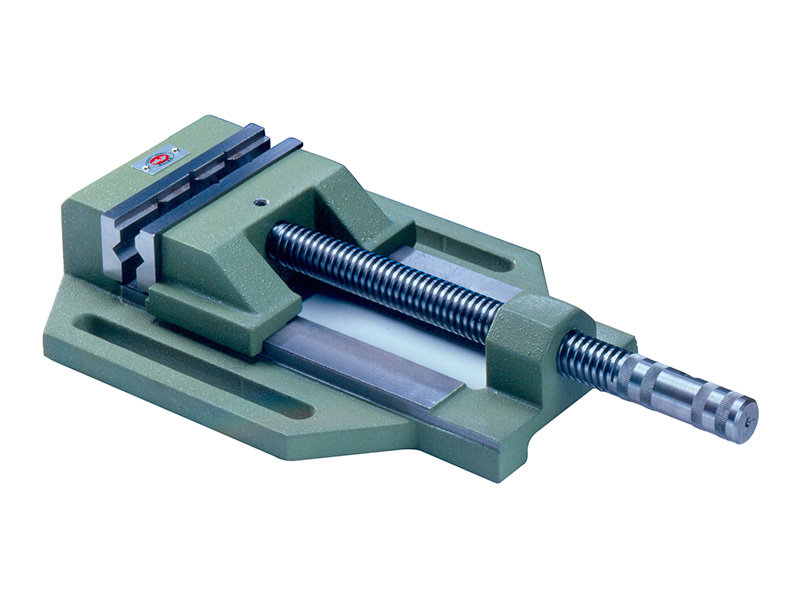

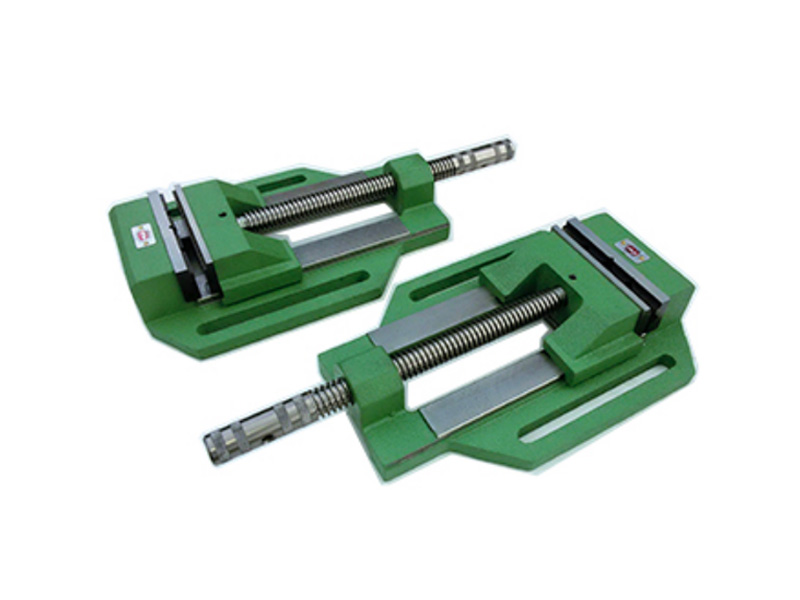

Morsa estremamente maneggevole, adatta all’impiego in tutte quelle lavorazioni meccaniche leggere quali aggiustaggi, forature, filettature eseguite su trapani e foratrici in genere, filettatrici, troncatrici e fresatrici.
Viene fornita con montate le ganasce piane in acciaio, cementate, temprate e rettificate, oppure con le ganasce prismatiche con gradino adatte per il fissaggio di pezzi cilindrici e piatti.
Tipologia:
Meccanica
Dati tecnici
Materiale: Ghisa G26 UNI 5007
Carico rottura: Rmin = 26
Allungamento %: A% = 1
Durezza Brinnel: HB = 190÷240

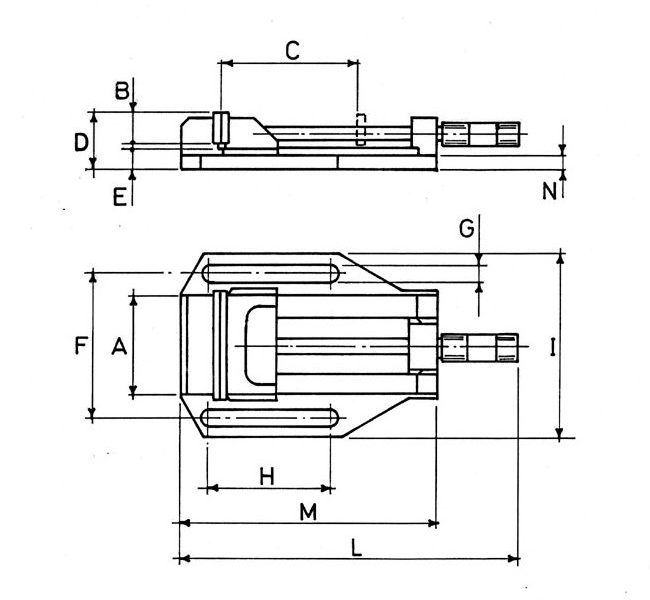

| TIPO | 80 | 80 AP.80 | 110 | 130 |
|---|---|---|---|---|
| A | 82 | 82 | 112 | 132 |
| B | 30 | 30 | 40 | 40 |
| C | 50 | 88 | 120 | 190 |
| C* | 45 | 80 | 110 | 180 |
| C** | - | - | 115 | 185 |
| D | 56 | 56 | 65 | 71 |
| E | 25.5 | 25.5 | 25.5 | 28 |
| F | 117 | 117 | 161 | 184 |
| G | 10 | 10 | 16 | 16 |
| H | 55 | 90 | 100 | 160 |
| I | 156 | 156 | 200 | 230 |
| L | 230 | 270 | 330 | 430 |
| M | 140 | 175 | 240 | 334 |
| N | 13 | 13 | 16.5 | 18.5 |
| PESO KG | 4 | 4 | 8 | 13 |
Nota: Le caratteristiche e le dimensioni possono essere soggette a variazioni.
* con ganasce prismatiche
** con una ganascia piana + ganascia prismatica

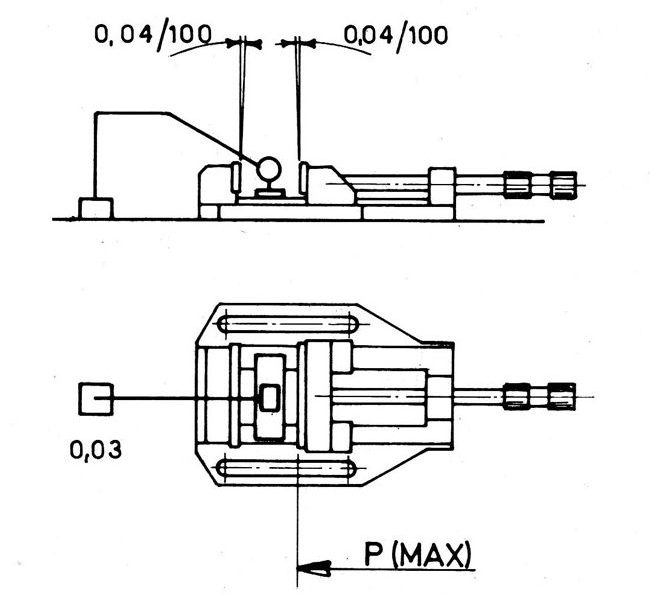

| TIPO | 80 | 110 | 130 |
|---|---|---|---|
| P (KN) | 5 | 12 | 12 |
Nota: Le caratteristiche e le dimensioni possono essere soggette a variazioni.
